移动数字电视解决方案

　　数字电视的核心是有条件接收系统（CAS）和定户管理系统（SMS），通过这两个系统，可对用户进行精确的授权控制与授权管理，从而实现数字电视业务的有偿服务。

　　由广电总局广播科学研究院提出的，针对手机、PDA、PND、MP3、MP4、数码相机、笔记本电脑等具有七寸以下小屏幕的便携式终端应用的CMMB标准，以其高速率，低功耗，高移动性等优点。CMMB技术体系是利用大功率S波段卫星信号覆盖全国，利用地面增补转发器同频同时同内容转发卫星信号，补点覆盖卫星信号盲区，利用无线移动通信网络构建回传通道，从而组成单向广播和双向交互相结合的移动多媒体广播网络。

　　CMMB系统是利用大功率S波段卫星信号覆盖全国范围、利用地面增补转发器同频同时同内容转发卫星信号，补点覆盖卫星信号盲区、利用无线移动通信网络构建回传通道，组成单向广播和双向交互相结合的移动多媒体广播网络。

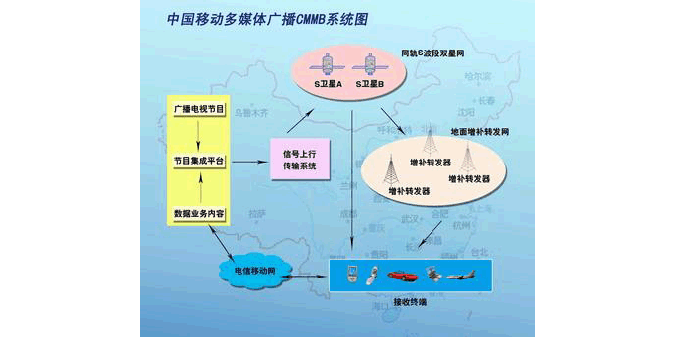

系统架构和组成如下图所示：

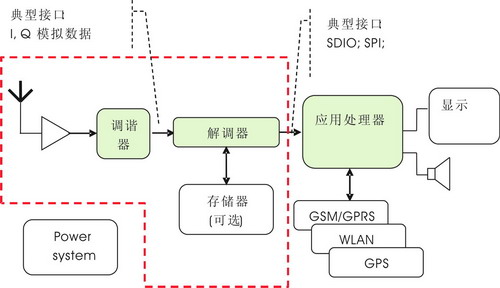

　　移动数字电视手机包含两个分系统：DVB-H移动数字电视分系统和GSM/GPRS通信分系统，两个分系统以应用处理器为主机，控制DVB-H 移动数字电视接收器和GSM/GPRS 通信模块。通常来说，移动数字电视终端包含了4个关键部件，天线、调谐器(Tuner)、解调器(De-modulator)和应用处理器。典型的移动电视终端的架构：

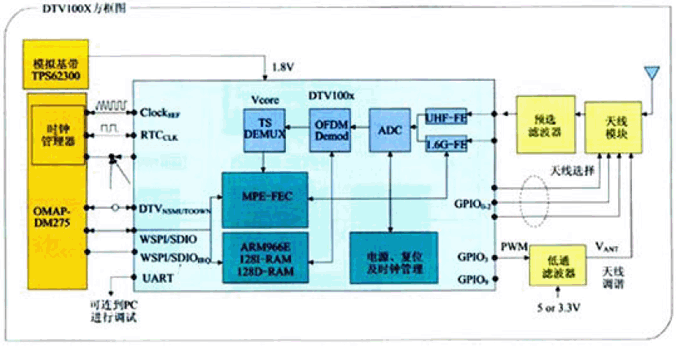

1、基于ARM芯片的移动电视系统框架：

　　移动数字电视系统由包含调谐器、解调器的移动数字电视接收器和应用处理器两部分组成，移动数字电视接收器的输入是来自于天线的射频广播信号，其输出是MPEG-2 传输码流(TS)或IP 数据包。它们再输入到应用处理器进行视频和音频的解压缩，并在LCD 上进行显示。

　　移动数字电视接收器与应用处理器(TI DM275)接口上的数据通信分为两类：(1)控制与状态交换。应用处理器对接收器启动程序下载、配置；接收器对应用处理器进行运行信息和状态的报告。(2)数据流。传送要解码的信道信号，包括从接收器输送给应用处理器的数字视频、数字语音和数据。

2、基于intel PXA27X的处理器：

　　intel PXA27X的处理器提供的无线MMX技术可以避免使用额外的处理器或者加速芯片，从而大大延长了电池使用寿命。无线MMX技术包括了一套先进的多媒体指令集，能够让客户在运行丰富的应用程序的同时大大减少功耗，从而把台式电脑的性能带给了。SpeedStep技术提供了基于处理器需求从而动态调整功耗和性能的特性，可以在确保为复杂应用程序提供必要的性能的前提条件下，自由的改变电压和频率，从而显著的降低无线手持设备的功耗，增加待机时间以及通话时间。

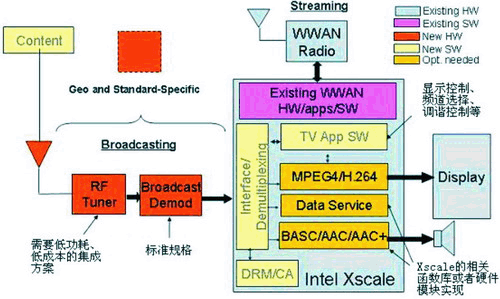

Xscale的移动数字电视系统的框架：
